MÁQUINAS - ESCUADRADORA HORIZONTAL

Foto principal de la máquina.

PARTES PRINCIPALES

1.- Panel de control

2.- Carro

3.- Disco corte y precorte

4.- Soporte guía

5.- Soporte guía

6.- Brazo de carro

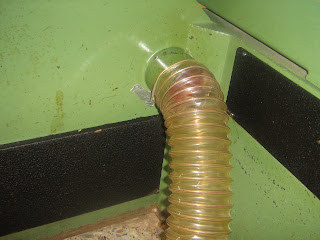

7.- Aspiración

8.- Subida y bajada de disco

CAMBIO DE ÚTILES

Comenzamos sacando la placa que tapa el hueco del disco, con la ayuda de un destornillador.

Con la ayuda de estas dos llaves liberamos el disco de su eje.

Sacamos el disco gastado y colocaremos el disco de cambio, realizando los mismos pasos para apretarlo y dejarlo listo.

PARTES PRINCIPALES QUE DEBEMOS ENGRASAR

Como en todas las máquinas debemos engrasar todas las partes móviles de la propia máquina. En esta máquina hay que engrasar los carriles del carro y las bandas de desplazamiento del soporte guía.

MEDIDAS DE SEGURIDAD Y PROTECCIÓN

Como medida de protección en esta maquina debemos utilizar protección auditíva y visual ya que pueden saltar particulas de la madera en el momento de corte.
